控制器
安全性确认——故障保护
触边开关厂家的管控

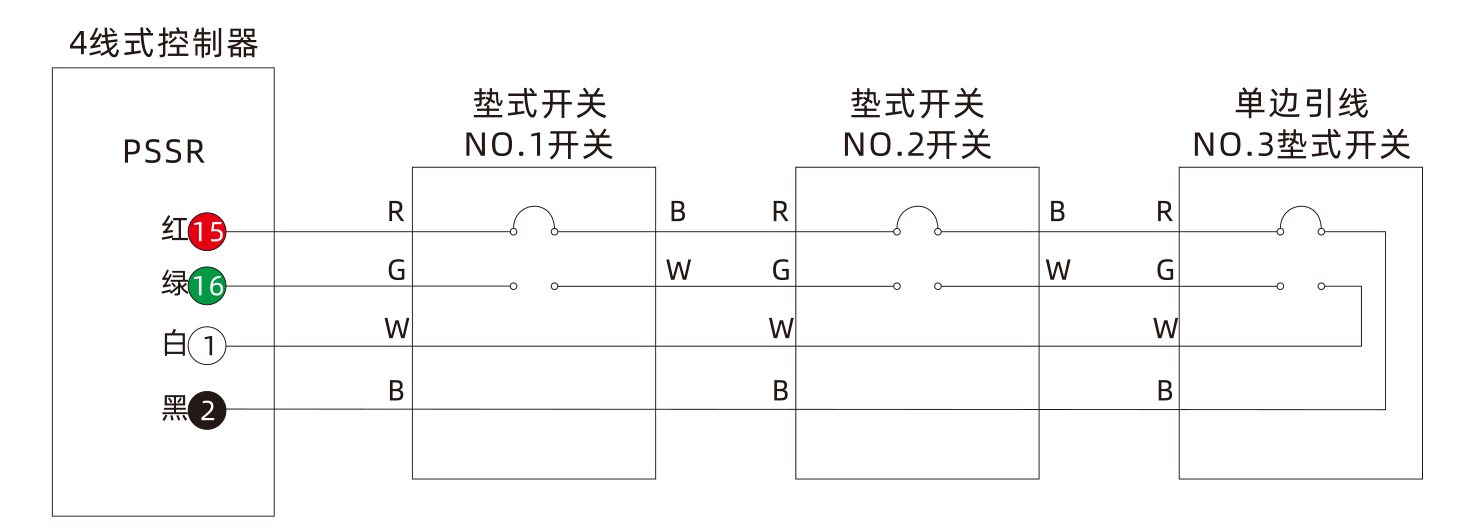

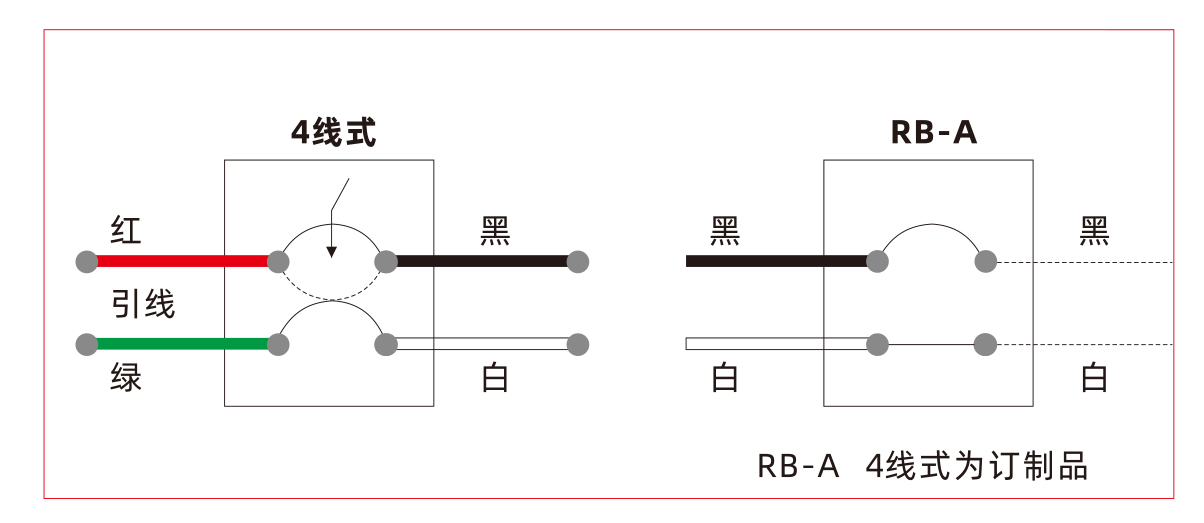

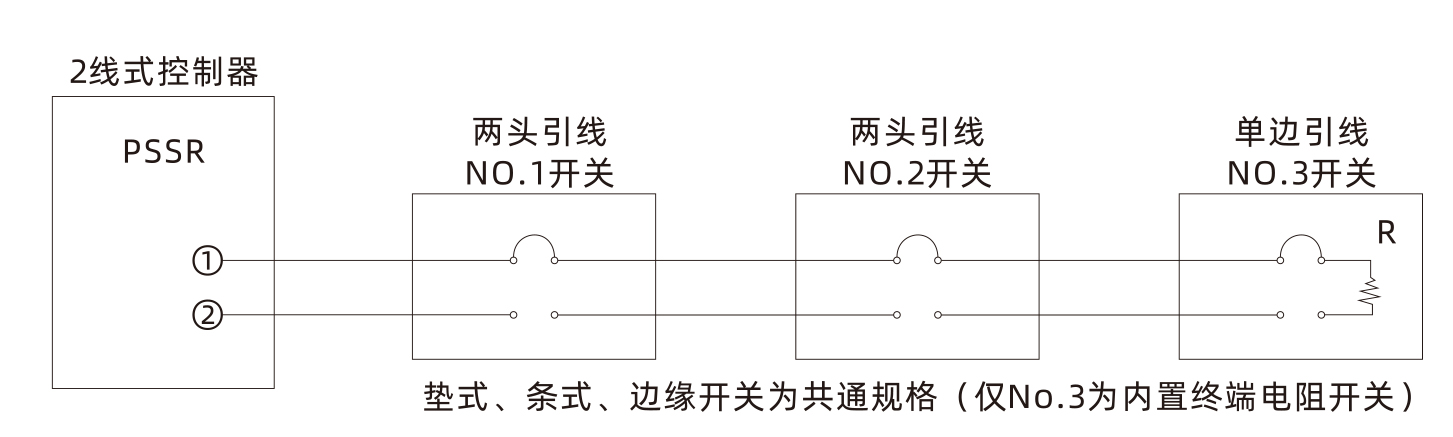

针对于4线和2线式全部有断线检测功能。

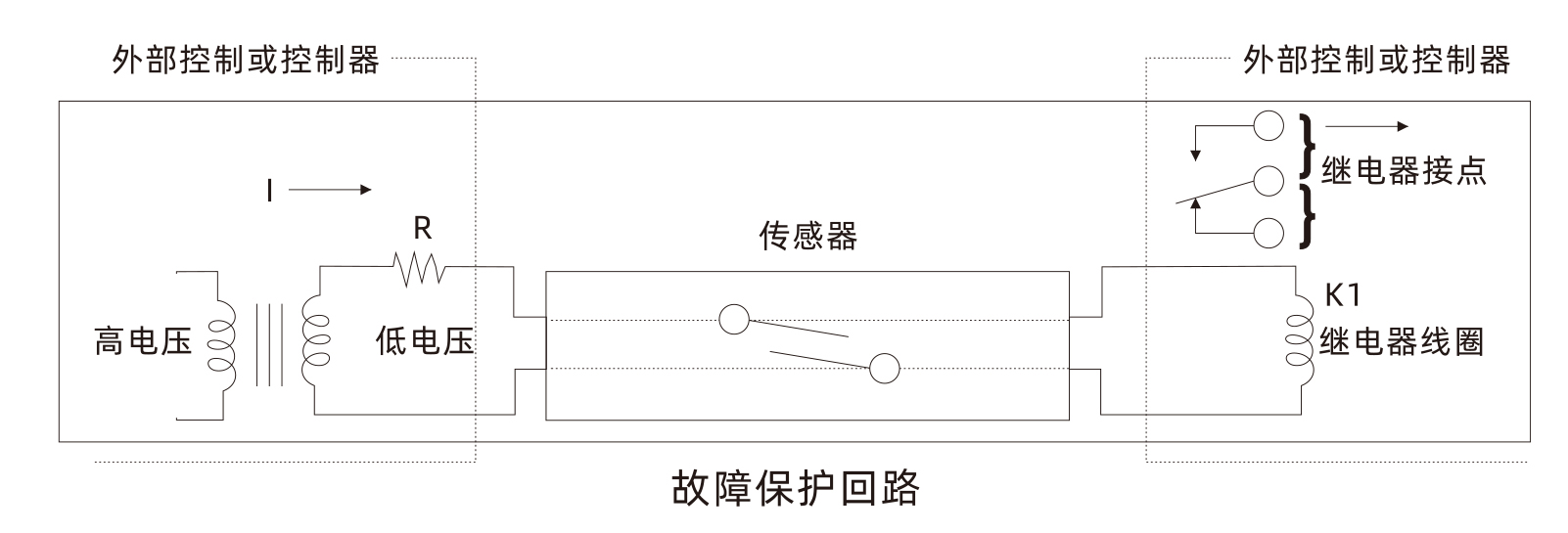

回路图
正常状态
恒定电流（I）流过K1继电器为励磁状态 安全出力
传感器动作
继电器线圈K1处于非励磁状态 安全出力
电压低下（功率损失）
电流（I）不流过K1时为非励磁状态 安全出力
传感器不良（开关导体不良，信号线）
电流（I）不流动时，K1处于非励磁状态 安全出力
安全出力off → 非常停止回路动作 → 机械停止
KPSSU控制单元规格式样
|
型式
|
KPSSU/1 |
KPSSU/2 |
KPSSU/3 |
KPSSU/4 |
KPSSU/A1 |
KPSSU/A2 |
|
|
供给电压 |
110/240VAC 50/60HZ |
24VDC |
110/240VAC 50/60HZ |
24VDC |
110/240VAC 50/60HZ |
24VDC稳定电源 |
|
|
消费电压 |
6VA |
6VA |
10VA |
||||
|
安装方法 |
DIN轨道安装 |
面板安装 |
DIN轨道安装 |
||||
|
保护等级 |
IP20 |
IP67 |
IP20 |
||||
|
故障排除 |
手动（外部）复位 |
自动复位 |
|||||
|
安全等级 |
类别3（EN954-1）UL/cUL认证 |
UL/cUL认证 |
|||||
|
安全出力容量 |
2.0A@240VAC、24VDC(电阻负载） |
||||||

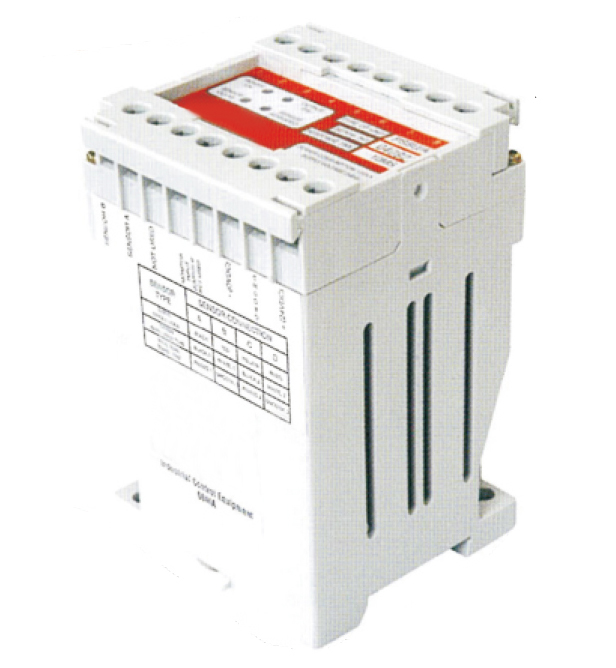

KPSSU/1

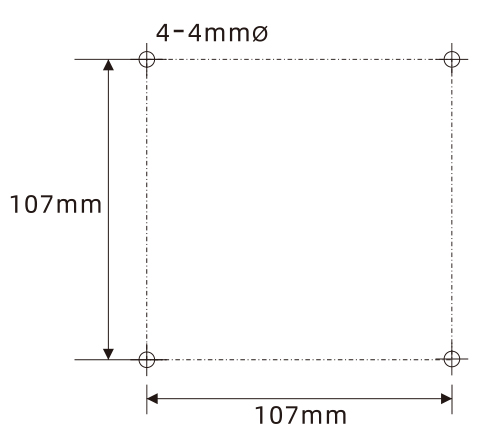

KPSSU/2 型式、尺寸（mm）

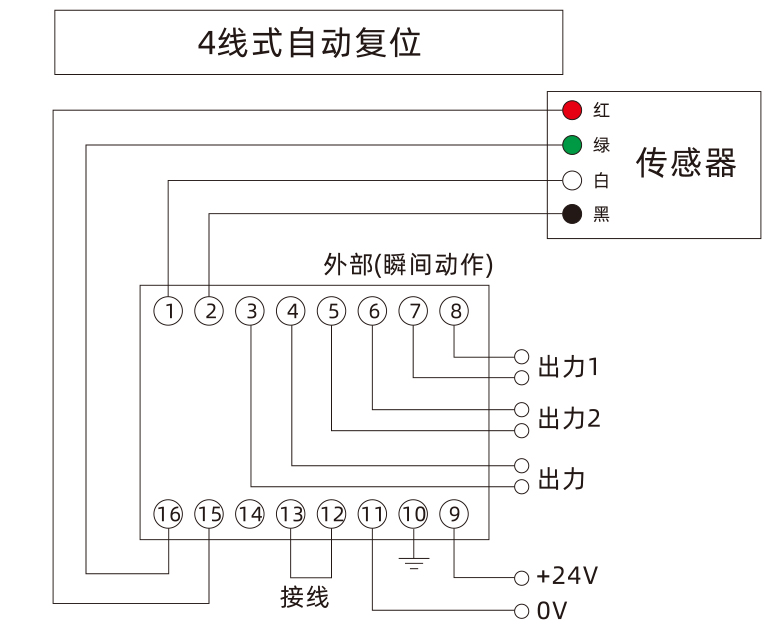

接口端子、配线方法
KPSSU/2 直流入力 KPSSU/1 交流入力

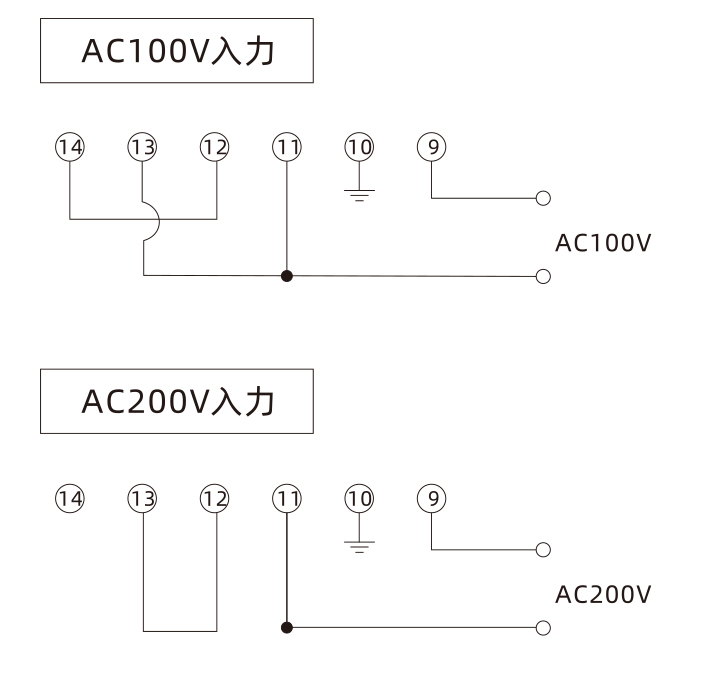

只有电源接线与直流入力不同

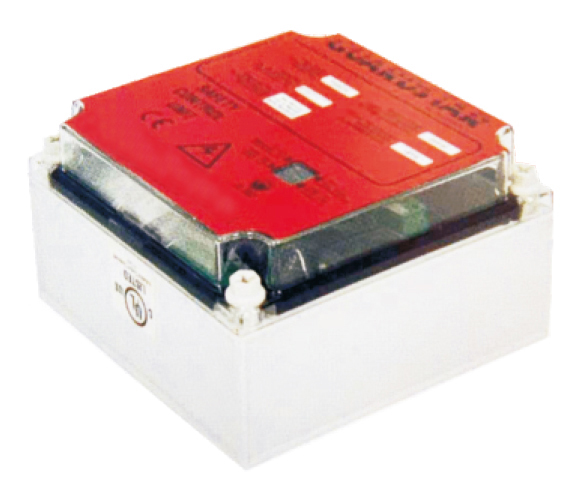

KPSSU/3

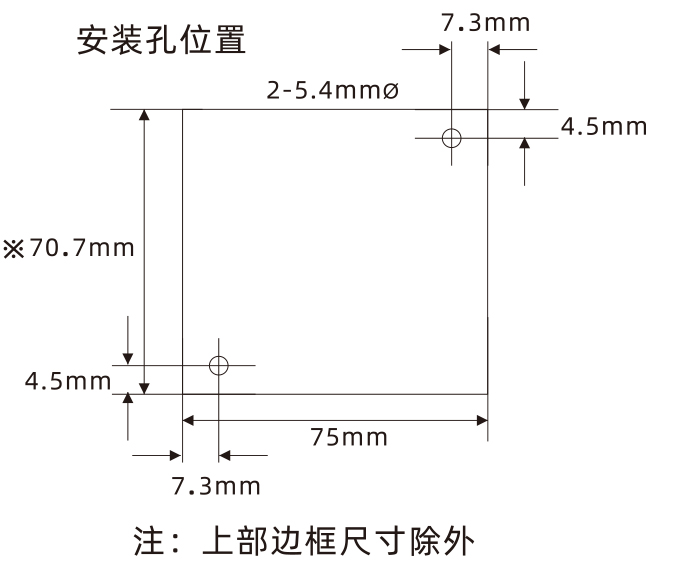

KPSSU/4 型式、尺寸（mm）
接口端子、配线方法
KPSSU/4 直流入力
KPSSU/3 交流入力

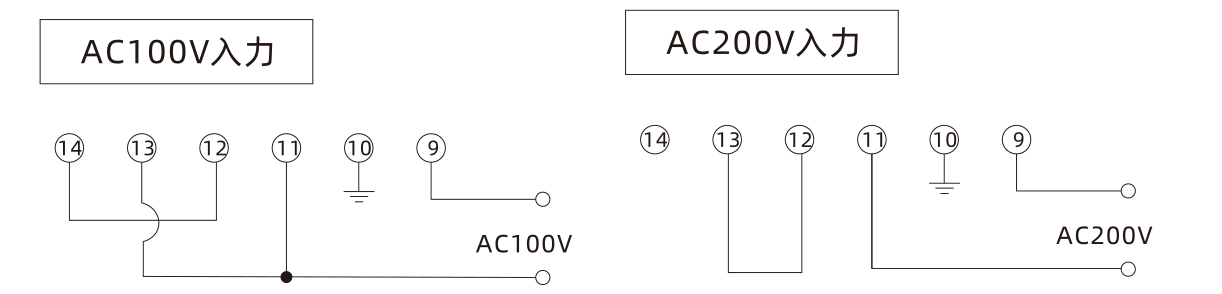

只有电源接线与直流入力不同
KPSSU/A1
KPSSU/A2 型式、尺寸（mm）
接口端子、配线方法
KPSSU/A2 直流入力
KPSSU/A1 交流入力
只有电源接线与直流入力不同
注：内部的接续跳线进行改变
出力1.出力以及监控出力的NC、NO可进行变更。
KPRSU/4
型式、尺寸（mm）
高精度 采用安全用双线圈
规格
|
R人力 |
AC/DC24V无切换下可使用 |
|
消费电力 |
5VA |
|
应答时间 |
＜30msec |
|
最低动作时间 |
250msec |
|
动能 |
自动、外部 |
|
安全出力 |
3回路（容量5A@230VAC） |
|
监控出力 |
1回路 |
|
保护等级 |
IP20 |

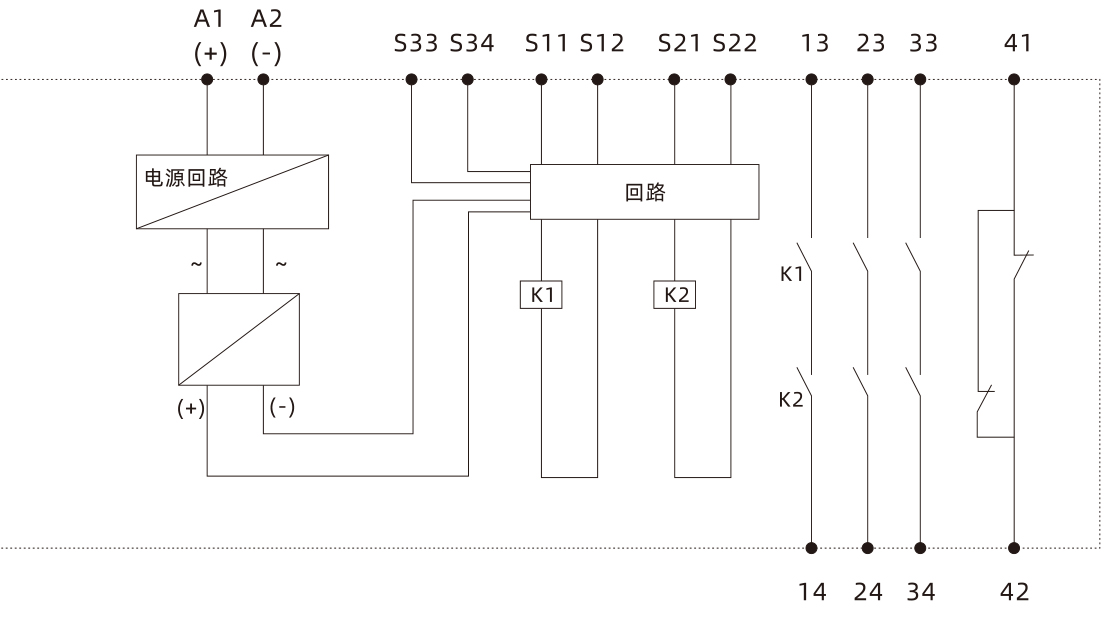

KPRSU/4 电路图

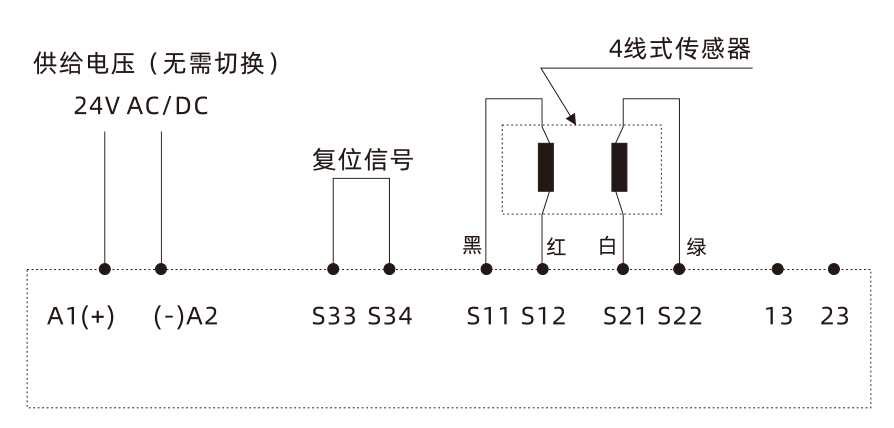

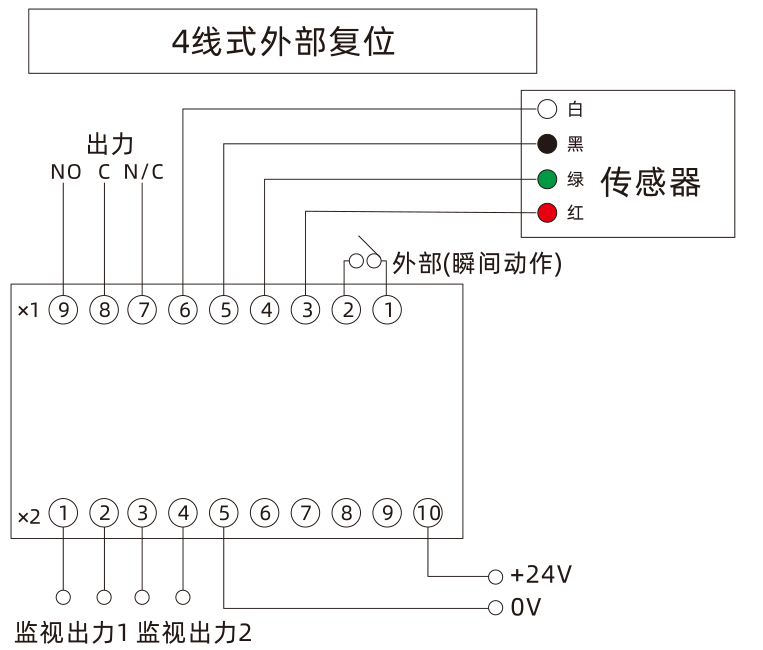

4线式接线图
安全等级3
